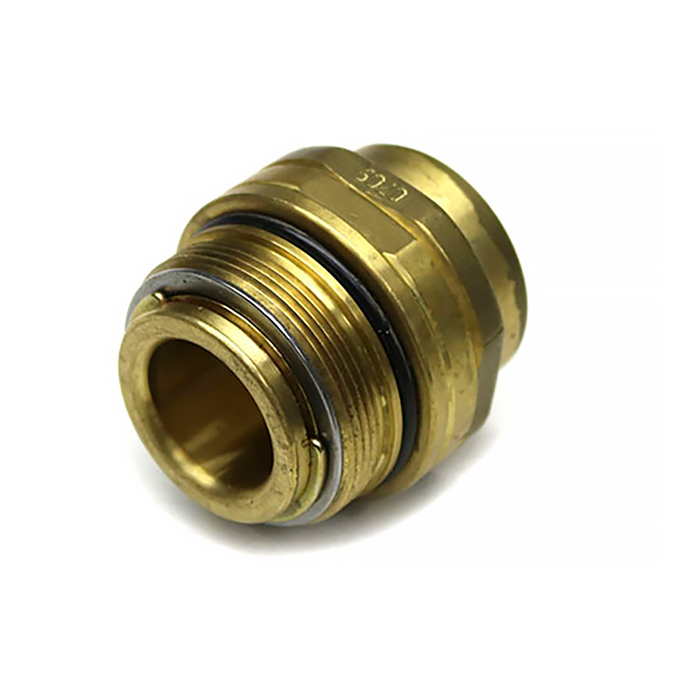

Муфта поворотная ЕА-375
Муфта поворотная осевая EA375.0 — предназначена для присоединения раздаточных кранов ZVA 25 и аналогичных к напорному рукаву, оснащённому соединительным фитингом. Данная муфта поворотная осевая. Основное её назначение — обеспечить удобство работы и предотвратить запутывание шланга.
EA375.0 конструкция
Муфта представляет собой обслуживаемый узел. Рассмотрим её строение со стороны напорного рукава. Нижняя часть муфты представляет собой соединительную часть с внутренней резьбой диаметром 32мм (1 1/4″). В верхней её части оборудована направляющая задающая ось вращения муфты. Герметизацию соединения выполняет масло-бензо стойкий (МБС) сальник ED 179. Далее всё закрывается ответной частью поворотной муфты. Ответная часть муфты оснащена наружной резьбой диаметром 42мм (1 5/8″). Эта часть фиксируется к на поворотной оси стопором EC 383. Стык раздаточного крана с поворотной муфтой герметизируется с помощью уплотнительного кольца ЕU 385.
Технические характеристики
- Материал: алюминий, сталь (в некоторых модификациях латунь)
- Диаметр прохода: 25мм (1″)
- Резьба со стороны ввода: наружная 32мм (1 1/4″)
- Резьба со стороны выхода: 42мм (1 5/8″)
