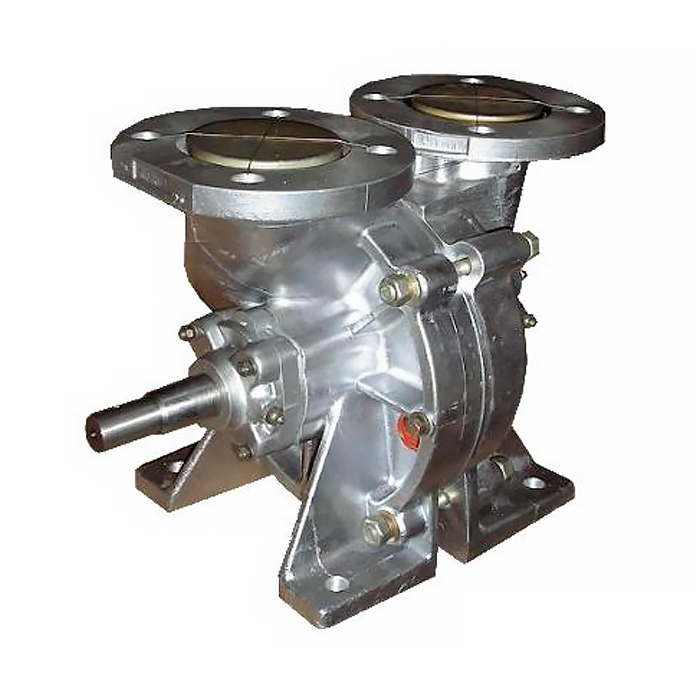

Насос самовсасывающий типа СВН-80
Насос самовсасывающий типа СВН предназначен для перекачивания нефтепродуктов: керосина, дизельного топлива, других светлых нефтепродуктов без механических примесей, кинематической вязкостью не более 20х10-4 м2/с и температурой от –40 до +50С. Применяется для слива-налива нефтепродуктов и других жидкостей в автоцистерны и резервуары.
Самовсасывающий насос СВН-80 в зависимости от заказа выпускается левого и правого вращения, если смотреть со стороны выходного конца вала насоса. В насосе левого вращения приводной конец вала расположен со стороны всасывающего патрубка, направление вращения вала против часовой стрелки. В насосе правого вращения приводной конец вала расположен со стороны напорного патрубка, направление вращения вала по часовой стрелке. В случае необходимости путем перестановки одного и того же вала можно собрать насос любого вращения.
Основными деталями насоса являются: секция всасывающая, секция напорная, колесо, вал, торцевые уплотнения.
Секция всасывающая имеет тангенциальный подвод жидкости к колесу, секция напорная имеет тангенциальный отвод жидкости и отвод воздуха, рабочий и глухой каналы. Вал опирается на шарикоподшипники. Шарикоподшипники от проникновения в них перекачиваемой жидкости защищены торцевыми уплотнениями. Утечки через торцевые уплотнения отводятся через отверстия во всасывающей и напорной секциях. Герметичность разъема секций обеспечивается кольцом.
Перед пуском а насос заливают рабочую жидкость. В момент пуска жидкость, имеющаяся в насосе, захватывается колесом и отбрасывается по рабочему каналу в напорную секцию. Одновременно часть жидкости попадает в глухой канал и вытесняется в межлопаточное пространство колеса, благодаря имеющейся перемычке в рабочем канале. Увеличение объёма жидкости в межлопаточном пространстве периферии приводит к вытеснению воздуха у ступицы колеса в отвод.
Этот процесс продолжается до тех пор, пока весь воздух будет откачен из всасывающего трубопровода, а на его место поступит перекачиваемая жидкость.
Поступившая в насос жидкость при прохождении через колесо приобретает кинетическую энергию и поступает в напорный трубопровод. Освободившееся пространство немедленно заполняется новой порцией жидкости. Этот процесс при работе проходит непрерывно.
Характеристики насоса СВН-80
- Тип самовсасывающий, вихревой, одноступенчатый
- Направление вращения вала насоса левое
- Перекачиваемая жидкость нефтепродукт, вода, спирт
- Подача, м3/ч 30
- Напор, м, не менее 26+10,4
- КПД 36-2
- Допускаемый кавитационный запас, м, не более 3,75
- Утечка через каждое торцевое уплотнение, см3/ч, не более 30
- Частота вращения, с-1 (об/мин) 24,17 (1450)
- Мощность, кВт 6,5+2,6
- Высота самовсасывания, м, не более 6,5
- Допускаемая продолжительность самовсасывания, с (мин), не более 300 (5)
- Габаритные размеры насоса 422*248*305
- Масса насоса, кг 17,6
